Двигатель: 1,5 кВт х 1
Сило: нержавеющая сталь
 |
Линия экструзирования профилей окон из ПВХ с диаметром винта 65/132 мм для производства оконных рамок
Подробная информация о продукте:
| Место происхождения: | Шанхай, Китай |
| Фирменное наименование: | EKO |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets 1-2 sets |
| Упаковывая детали: | Нефумируемые деревянные поддоны |
| Поставка способности: | 10 наборов/наборов в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Обработанные пластмассы: | ПВХ |
|---|---|---|---|
| Применение: | Профиль, профиль PVC окна | Конструкция винта: | Двойной винт |
| Двойной тип винта: | Противо-поворачивая конический Двойн-винт | Материал винта: | 38CrMoALA |
| Диаметр винта (мм): | 65/132 мм | Соотношение L/D винта: | Не применимо |
| Скорость винта (о/мин): | 34 rpm | Местонахождение выставочного зала: | Индия, Бангладеш |
| Напряжение: | 380 В или по требованию клиента | Размер ((L*W*H): | 4200 мм х 1500 мм х 2100 мм |
| Мощность (кВт): | 37 | Вес: | 4000 kg |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая производительность |
| Применимые отрасли: | Производственные предприятия, прочие | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Основные компоненты: | Подшипник, мотор, насос, редуктор, ПЛК, двигатель, коробка передач, винт |
| Отчет об испытаниях машины: | Предоставлено | Имя: | Машина для изготовления профилей окон из ПВХ |
| Сырье: | ПВХ и другие добавки | Использование: | производство профилей окон |
| Тип обработки: | Экструзия | Ключевые слова: | Линия штранг-прессования профиля окна PVC |
| Тип продукции: | Производство экструзией | Конечный продукт: | Профиль окна PVC |
| Цвет: | Белый цвет по запросу клиента | Вид сбыта: | Обычный продукт |
| Порт: | Шанхайский порт | ||
Характер продукции
Описание продукции

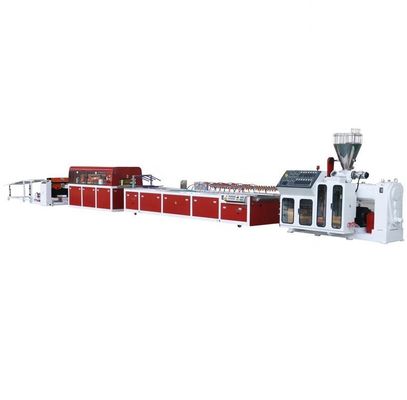

Машина для изготовления профилей окон из ПВХ
Список строки | ||||
1 | Спиральная кормовая машина с силосом | 1 комплект | ||

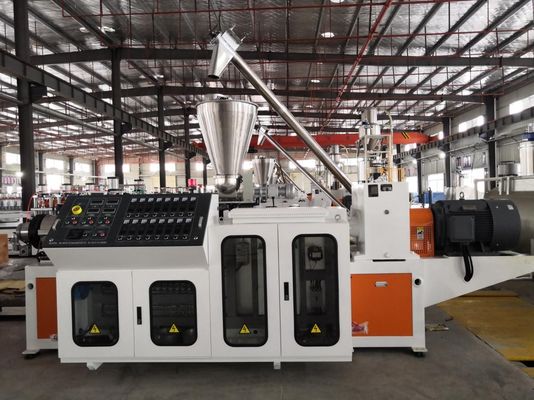

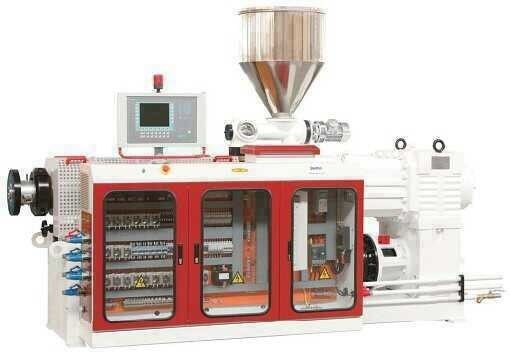

2 | SJZ65/132 конический экструдер с двумя винтами | 1 комплект | ||
3 | YFD240 Таблица вакуумной калибровки | 1 комплект | ||
4 | YFY240 Устройство отвода блоков резины | 1 комплект | ||
5 | YFG240 Резач пилы | 1 комплект | ||
6 | YFF240 Стакер | 1 комплект | ||
Устройство спирального питания

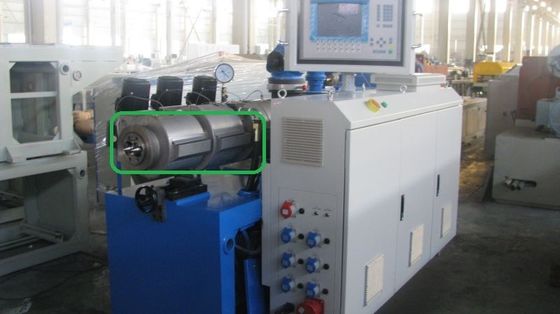

Винт и бочка.
Диаметр винта: Ф65/132 мм
PE-материал специально разработанный для винта со скоростью вращения 1 ~ 34,7 р/мин
Материал винта: 38CrMoAlA, обработка азотом, толщина: 0,5 ~ 0,7 мм, твердость: HV740 ~ 940.
Материал бочки: 38CrMoAlA, обработка азотом, толщина: 0,6 ~ 0,7 мм, твердость ≥ HV940 ~ 1100.
Обогреватель: литой алюминиевый нагреватель + покрытие из нержавеющей стали + охлаждающий вентилятор
Количество отопительных зон: 4 с общей мощностью 21 кВт Диапазон температуры: 50~300°C
Мощность охлаждающего вентилятора: 3 х 0,55 КВт
Обработка биметаллов на винтовке и бочке
Вакуумная выхлопная система
Вакуумный насос: 1 комплект
Мощность вакуумного насоса: 3-фазный асинхронный двигатель 4 КВт
Степень вакуума: 0 - 0,075 МПа
PE-материал специально разработанный для винта со скоростью вращения 1 ~ 34,7 р/мин
Материал винта: 38CrMoAlA, обработка азотом, толщина: 0,5 ~ 0,7 мм, твердость: HV740 ~ 940.
Материал бочки: 38CrMoAlA, обработка азотом, толщина: 0,6 ~ 0,7 мм, твердость ≥ HV940 ~ 1100.
Обогреватель: литой алюминиевый нагреватель + покрытие из нержавеющей стали + охлаждающий вентилятор
Количество отопительных зон: 4 с общей мощностью 21 кВт Диапазон температуры: 50~300°C
Мощность охлаждающего вентилятора: 3 х 0,55 КВт
Обработка биметаллов на винтовке и бочке
Вакуумная выхлопная система
Вакуумный насос: 1 комплект
Мощность вакуумного насоса: 3-фазный асинхронный двигатель 4 КВт
Степень вакуума: 0 - 0,075 МПа
Дозировка Система питания
Из нержавеющей стали
Мощность питающего двигателя: 1,5 kW, 3-фазный асинхронный двигатель
Управляемые импортируемым преобразователем частоты переменного тока
Система передачи
Высокий выходный крутящий момент
Подшипник тяги внутренний
Устройство для охлаждения водой
Материал решетки: 20CrMoTi
Комбинация твердозубчатых поверхностей, нитрирующих приборов для шлифовки
Принятие немецкой технологии с длительным сроком службы, низким уровнем шума и низким уровнем нагрева
Двигатель, подключенный непосредственно к коробке передач посредством сцепления
Вертикальная конструкция, компактная структура
Мощность питающего двигателя: 1,5 kW, 3-фазный асинхронный двигатель
Управляемые импортируемым преобразователем частоты переменного тока
Система передачи
Высокий выходный крутящий момент
Подшипник тяги внутренний
Устройство для охлаждения водой
Материал решетки: 20CrMoTi
Комбинация твердозубчатых поверхностей, нитрирующих приборов для шлифовки
Принятие немецкой технологии с длительным сроком службы, низким уровнем шума и низким уровнем нагрева
Двигатель, подключенный непосредственно к коробке передач посредством сцепления
Вертикальная конструкция, компактная структура
Основная двигательная системаОсновная двигательная система
Двигатель: WEG-мотор или SIEMENS BEIDE AC-мотор, 37 кВт
Регулирование основного двигателя: переменным током с импортной маркой ABB
Внешний размер: 4200 × 1500 × 2100 мм
Высота центра: 1050 мм
Масса экструдера: 4000 кг
Электрическая система управления
Контролируется B&R PLC модели компьютерного кабинета управления. Все параметры могут быть определены на столе операции, такие как скорость вращения, температура. Также он имеет следующие функции сигнализации:
1Перегрузка двигателя.
2После запуска двигателя, если максимальный крутящий момент превышает 105% от допустимого и если это состояние длится более 3 минут, сигнализация запускается, а затем машина останавливается.
Регулирование основного двигателя: переменным током с импортной маркой ABB
Внешний размер: 4200 × 1500 × 2100 мм
Высота центра: 1050 мм
Масса экструдера: 4000 кг
Электрическая система управления
Контролируется B&R PLC модели компьютерного кабинета управления. Все параметры могут быть определены на столе операции, такие как скорость вращения, температура. Также он имеет следующие функции сигнализации:
1Перегрузка двигателя.
2После запуска двигателя, если максимальный крутящий момент превышает 105% от допустимого и если это состояние длится более 3 минут, сигнализация запускается, а затем машина останавливается.
PLC: B&R
Выключатель: ABB/SCHNEIDER
Ретранслятор: IDEC/SCHNEIDER/OMRON
Исполнитель: SIEMENS/SCHNEIDER
Коммутатор воздуха: CHNT/SCHNEIDER
Подготовить 5 зон нагрева для мата
PID Контроль температуры
Устройства аварийной остановки и системы сигнализации
Диапазон обнаружения системы сигнализации
Функция сигнализации защиты от перенапряжения
Отверните функцию автоматической сигнализации парковкиДвигатель: WEG-мотор или SIEMENS BEIDE AC-мотор, 37 кВт
Ретранслятор: IDEC/SCHNEIDER/OMRON
Исполнитель: SIEMENS/SCHNEIDER
Коммутатор воздуха: CHNT/SCHNEIDER
Подготовить 5 зон нагрева для мата
PID Контроль температуры
Устройства аварийной остановки и системы сигнализации
Диапазон обнаружения системы сигнализации
Функция сигнализации защиты от перенапряжения
Отверните функцию автоматической сигнализации парковкиДвигатель: WEG-мотор или SIEMENS BEIDE AC-мотор, 37 кВт
Таблица вакуумной калибровкиТаблица вакуумной калибровки
Резервуары для калибровки и бассейн изготовлены из нержавеющей стали
Длина стола: 4500 мм
Ширина стола: 1100 мм
Расстояние между алюминиевыми рельсами: 320 мм
Насос воды и количество: 4 КВт х 1
Количество водяного сосуда: 20 шт. (отмечено синим цветом)
Подъемник формы: литой алюминиевый стержень с T-образным слотом для крепления инструмента формы.
который сделан из нержавеющей стали.
Электрический шкаф управления и панель с водонепроницаемым покрытием
С воздушным вентилятором (0,75 кВт) для сушки(включая фланцевые соединители)тер на поверхности продукта
Подъемное устройство для калибровки: калибровка и вытяжка соединены свинцовым винтом с двигатель замедления мощностью 0,75 кВт.
Оборудовано устройством вертикальной регулировки: двигатель.
Управляется двумя винтовыми двигателями, четырьмя мини-винтовыми редукторами
Оборудованы устройством для горизонтальной регулировки и могут регулироваться вручную
Длина стола: 4500 мм
Ширина стола: 1100 мм
Расстояние между алюминиевыми рельсами: 320 мм
Насос воды и количество: 4 КВт х 1
Количество водяного сосуда: 20 шт. (отмечено синим цветом)
Подъемник формы: литой алюминиевый стержень с T-образным слотом для крепления инструмента формы.
который сделан из нержавеющей стали.
Электрический шкаф управления и панель с водонепроницаемым покрытием
С воздушным вентилятором (0,75 кВт) для сушки(включая фланцевые соединители)тер на поверхности продукта
Подъемное устройство для калибровки: калибровка и вытяжка соединены свинцовым винтом с двигатель замедления мощностью 0,75 кВт.
Оборудовано устройством вертикальной регулировки: двигатель.
Управляется двумя винтовыми двигателями, четырьмя мини-винтовыми редукторами
Оборудованы устройством для горизонтальной регулировки и могут регулироваться вручную
Отводная и резальная машины
Устройство покрытия защитной пленкой
Стакер
Протяженность наборника: 6 м
С вычислительным прибором для смены близости
Форма сборщика: разобранный
Контактные части продуктов склеивателя покрыты резиновым блоком
С вычислительным прибором для смены близости
Форма сборщика: разобранный
Контактные части продуктов склеивателя покрыты резиновым блоком
Запчасти
SJZ65/132 Конциальная экструдер с двумя винтами | Качество. | ||
1 | Тепломер ртути 0-300°C | 4 шт. | |
2 | Высокотемпературные кабели | 20 метров | |
3 | Свинцово-осевой регулируемой стиральной машиной | 1 комплект | |
4 | Термопары | 5 шт. | |
5 | Нагреватель соединения | 1 шт. | |
6 | Потенциометр | 1 шт. | |
7 | Оливковая уплотнение высокоскоростного вала | 1 шт. | |
Аксессуары для экструзии YF240 | Качество. | ||
1 | ¢8 адаптер типа T | 3 шт. | |
2 | Круглый клапан модели A,B | 5 шт. каждая | |
3 | ¢8 Газовая труба | 30 метров | |
4 | Предельный переключатель | 2 шт. | |
5 | Быстрый адаптер | 10 шт. | |
6 | Соленоидный клапан | 1 шт. | |
Другие части | Количество | ||
1 | Пятилистная осевая связующая | 1 шт. | |
2 | Скоростной счетчик для тяговой установки | 1 шт. | |
3 | Адаптер терминала | 2 шт. | |
4 | 2-позиционный 5-портовый соленоидный клапан | 2 шт. | |
5 | Односторонний газовый клапан | 2 шт. | |
Экструдер с одним винтом 45/25 (необязательно)
мощность: 15 кг/ч
включая фланц подключения
Тип | 45х25 | |
Пошёл на хуй. | ||
Диаметр | 45 мм | |
Л/Д | 25:1 | |
Материал | 38CrMoAlA | |
Лечение | Нитрированные | |
В бочке | ||
Материал | 38CrMoAlA | |
Лечение | Нитрированные | |
Зоны управления отоплением | Четыре. | |
Мощность отопления | 2.3 КВ × 4 | |
Система охлаждения | По вентилятору | |
Мощность охлаждения | 0.04 КВт×4 | |
Коробка передач | ||
Материал дома | QT200 | |
Тип снаряжения | Свинцовые редукторы | |
Материал снаряжения | 20CrMnTi | |
Тепловая обработка поверхности резины | Сжигание | |
Подшипники | Известный китайский подшипник | |
Система смазки | Система распыления | |
Блок питания | ||
Метод | Система охлаждения на водной основе | |
Материал | Q235 | |
Двигатель | ||
Метод | Мотор переменного тока | |
Сила | 7.5 кВт | |
Хоппер | ||
Материал | Нержавеющая сталь | |
1Температура регулируется популярным счетчиком. | ||
2Электрическая часть в основном использует Schneider или CHIT | ||
3.Регулирование скорости экструдера, управляемое инвертором ABB | ||
4. Термопары используют компенсационные провода, чтобы избежать потери сигнала во время транспортировки. | ||
Запчасть | ||
термоэлектрическая пара | 2 комплекта | |
нагревательная кольца | 1 комплект | |

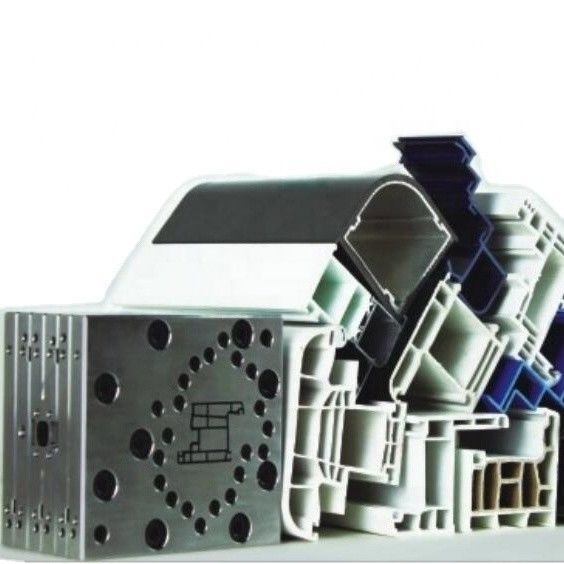

Наконец-то продукт
Профиль компании
Развитие 1993 - 2018 гг.
1993 --- Создан
(Один из самых ранних пионеров экструзионных форм в Китае) 2010--- Производить широкие изделия из картонного листа
1996---Hongda Plastic Mould Co., Ltd 2013---Создание совместного предприятия в внешней Монголии
2002---Исследование и разработка ПВХ WPC & PE формы 2013---Продажи превысили 50 миллионов юаней
2003---Победа ISO9001& Продажи превысили 5 миллионов юаней 2014---Продажи внешней торговли превысили 50 миллионов юаней
2004---Исследование ПВХ пенопластов 2016---Распространение новых продуктов и технологий стеновых панелей
2005---Продажи превышают 10 миллионов & Новая фабрика. 2017---Установка (EKO) Шанхай Юхао Пластмассы Co., Ltd
2007 --- создание Shanghai eko Mould Co., Ltd 2017 --- создание (EKO) Wuxi Jiuke Mould Co., Ltd
2008---Продажи превысили 20 миллионов юаней 2017---Продажи превысили 80 миллионов юаней
2009---Исследование пенополистирольной технологии 2018---Объединенное использование торговой марки-EKOРазвитие
1993 --- Создан
(Один из самых ранних пионеров экструзионных форм в Китае) 2010--- Производить широкие изделия из картонного листа
1996---Hongda Plastic Mould Co., Ltd 2013---Создание совместного предприятия в внешней Монголии
2002---Исследование и разработка ПВХ WPC & PE формы 2013---Продажи превысили 50 миллионов юаней
2003---Победа ISO9001& Продажи превысили 5 миллионов юаней 2014---Продажи внешней торговли превысили 50 миллионов юаней
2004---Исследование ПВХ пенопластов 2016---Распространение новых продуктов и технологий стеновых панелей
2005---Продажи превышают 10 миллионов & Новая фабрика. 2017---Установка (EKO) Шанхай Юхао Пластмассы Co., Ltd
2007 --- создание Shanghai eko Mould Co., Ltd 2017 --- создание (EKO) Wuxi Jiuke Mould Co., Ltd
2008---Продажи превысили 20 миллионов юаней 2017---Продажи превысили 80 миллионов юаней
2009---Исследование пенополистирольной технологии 2018---Объединенное использование торговой марки-EKOРазвитие
Huangshi Hongda Plastic Mould Co., Ltd.
Huangshi Hongda Plastic Mould Co., Ltd.
(EKO) Huangshi Hongda Plastic Mould Co., Ltd, расположенная в Huangshi, городе форм, который является ведущим предприятием в области форм
Ежегодный объем производства может достигать 1500 комплектов форм.
Ежегодный объем производства может достигать 1500 комплектов форм.
(EKO) Shanghai Yuhao Plastics Co., Ltd.
EKO) Shanghai Yuhao Plastics Co., Ltd.
Торговая компания, основанная на Hongda и Eko компании формы, которая имеет широкий ассортимент, хорошее качество, разумные цены и стильные
Наши продукты широко используются во многих различных областях и отраслях.
расплавленная нетканая ткань расплавленная
Наши продукты широко признаны и пользуются доверием пользователей и могут удовлетворять постоянно меняющиеся экономические и социальные потребности
Наши продукты широко используются во многих различных областях и отраслях.
расплавленная нетканая ткань расплавленная
Наши продукты широко признаны и пользуются доверием пользователей и могут удовлетворять постоянно меняющиеся экономические и социальные потребности
Фотографии клиентов
Наши клиенты
расплавленная нетканая ткань расплавленная
В Китае наши продукты можно найти во всех городах.
В мире наша продукция экспортируется в более чем 40 стран и районов.
Мы гордимся тем, что у нас есть друзья по всему миру.
В Китае наши продукты можно найти во всех городах.
В мире наша продукция экспортируется в более чем 40 стран и районов.
Мы гордимся тем, что у нас есть друзья по всему миру.
Наша служба
Как профессиональный производитель экструзионных форм с двадцатилетним опытом, мы можем взять на себя все задачи, связанные с производством форм.
Международные проекты экструзии и предоставляет единый сервис и технологии. Мы предоставляем клиентам сырьевую формулу,
Экструзионные формы, технологии проката, локальная работа и другие всесторонние технологии и услуги Наши опытные техники предоставят вам лучший сервис.,Отправка идеальна.
обслуживание на вашем заводе в течение 48 часов.
Международные проекты экструзии и предоставляет единый сервис и технологии. Мы предоставляем клиентам сырьевую формулу,
Экструзионные формы, технологии проката, локальная работа и другие всесторонние технологии и услуги Наши опытные техники предоставят вам лучший сервис.,Отправка идеальна.
обслуживание на вашем заводе в течение 48 часов.
Материал упаковки
Частые вопросы
1. кто мы?
Мы базируемся в Шанхае, Китай, начиная с 2017 года, продаем в Юго-Восточную Азию ((30.00%), Южную Азию ((20.00%), Ближний Восток ((10.00%), Африку ((10.00%), Южную Америку ((5.00%), Восточную Азию ((5.00%), Северную Америку ((5.00%),Северная Европа ((5).00%), Восточная Европа ((5.00%), Внутренний рынок ((1.00%), Западная Европа ((1.00%), Южная Европа ((1.00%), Океания ((1.00%), Центральная Америка ((1.00%). В нашем офисе насчитывается около 201-300 человек.
2. как мы можем гарантировать качество?
Всегда образец предварительного производства перед серийным производством;
Всегда окончательный осмотр перед отправкой;
3Что вы можете купить у нас?
Продукты экструзионные,Химические материалы и добавки,Экструзионные формы и части,Экструзионные машины и части,Другое оборудование
4Почему вы покупаете у нас, а не у других поставщиков?
Более 20 лет опыта в исследованиях, разработке и производстве форм; хорошо оборудованные испытания и технические силы; сильная команда послепродажного обслуживания; разумная цена и индивидуальные проекты;широкие применения в различных областях и хорошо признанные.
5Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, экспресс-доставка;
Принятая валюта платежа:USD,EUR,CNY;
Принятый вид оплаты: T/T, L/C;
Язык: английский
Мы базируемся в Шанхае, Китай, начиная с 2017 года, продаем в Юго-Восточную Азию ((30.00%), Южную Азию ((20.00%), Ближний Восток ((10.00%), Африку ((10.00%), Южную Америку ((5.00%), Восточную Азию ((5.00%), Северную Америку ((5.00%),Северная Европа ((5).00%), Восточная Европа ((5.00%), Внутренний рынок ((1.00%), Западная Европа ((1.00%), Южная Европа ((1.00%), Океания ((1.00%), Центральная Америка ((1.00%). В нашем офисе насчитывается около 201-300 человек.
2. как мы можем гарантировать качество?
Всегда образец предварительного производства перед серийным производством;
Всегда окончательный осмотр перед отправкой;
3Что вы можете купить у нас?
Продукты экструзионные,Химические материалы и добавки,Экструзионные формы и части,Экструзионные машины и части,Другое оборудование
4Почему вы покупаете у нас, а не у других поставщиков?
Более 20 лет опыта в исследованиях, разработке и производстве форм; хорошо оборудованные испытания и технические силы; сильная команда послепродажного обслуживания; разумная цена и индивидуальные проекты;широкие применения в различных областях и хорошо признанные.
5Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, экспресс-доставка;
Принятая валюта платежа:USD,EUR,CNY;
Принятый вид оплаты: T/T, L/C;
Язык: английский
Свяжитесь с нами
Shanghai Yuhao Plastic Co., Ltd.
Адрес:Huatai Center, JiangQiao Town, Jiangding area, Shanghai, China.Melt blown нетканая ткань
Контактное лицо:Эрик Янг
Телефон / Wechat / WhatsApp:
Контактное лицо:Эрик Янг
Телефон / Wechat / WhatsApp:
+86 13918104461
Электронная почта: 503@hdeko.com
Электронная почта: 503@hdeko.com
Хотите узнать больше подробностей об этом продукте
